ICT Rack(免震ビル向け仕様）BNRX/BNRXSシリーズ

  • 高機能サーバーラックBNRシリーズに免震ビル向けモデルが登場
ICT Rack(免震ビル向け仕様）BNRX/BNRXSシリーズ

従来のBNR/BNRSシリーズに新たなパーツを新設定し、免震建物内のサーバー室に最適化したモデルです。 高いコストパフォーマンスを実現しながら必要に応じてBNR/BNRSシリーズにグレードアップが可能です。勿論グレードアップ後は1/2/4/8分割へ自由自在に換装可能です。

  • 免震ビル向けICTラック(BNRX・BNRXS)70-22-10耐震試験(神戸地震波300gal 1000kg積載)
  • 免震ビル向けICTラック(BNRX・BNRXS)70-22-10耐震試験（東北地震波300gal 1000kg積載)

BNRXソリューション

IDCが求める高水準ドアー

・高排熱性能を実現。開口率84.3%ハニカムパンチングメタル採用。
・作業性の高いドア設計。180°開放。連結時、隣接ラックに干渉しません。
・高強度かつ高いセキュリティを確保。フレームに高強度パイプ構造を採用。パンチング面は曲率を設けデザイン性も確保。

ハニカムパンチングメタル

スライド側板（BNRXSのみ）

・連結されたラック間のサイドパネルも自由に着脱可能。
・複合樹脂板（金属・樹脂の複合材）の為、高強度、軽量化、軽熱伝導化を実現。

スライド側板（BNRXSのみ）

搭載荷重 : 1000㎏ 対応

搭載荷重試験(静荷重試験)

・60時間放置 異常なし

耐震試験　(動荷重試験)

・兵庫県南部地震 神戸波 300Gal(減衰値) 異常なし
・東北地方太平洋沖地震 仙台波 300Gal(減衰値) 異常なし


(試験体ラック　:　BNRX 70-22-11)

ページトップへ▲

耐荷重・耐震性

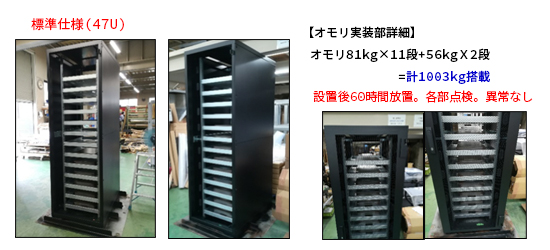

搭載荷重試験（静荷重試験）

  • ラックマウント搭載荷重：1000㎏クリア
  • （試験ラックサイズ：W700×H2200×D1100）

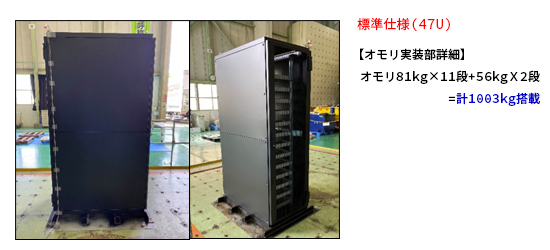

耐震試験（動荷重試験）

  • 搭載荷重1003㎏／兵庫県南部地震波300Galクリア（減衰値）
  • 搭載荷重1003㎏／東北地方太平洋沖地震仙台波300Galクリア（減衰値）
  • （試験ラックサイズ：W700×H2200×D1100）
入力加振波 試験体ラック 搭載荷重 振動台面上の最大応答加速度
JMA神戸地震波
（300gal入力）		 BNR/KDR70-22-10USP
（42U）		 1003㎏ X方向
（E/W波）
Gal		 Y方向
（N/S波）
Gal		 Z方向
（U/D波）
Gal
256.3 306.1 146.5
試験体頭頂部の最大応答加速度
X方向
（E/W波）
Gal		 Y方向
（N/S波）
Gal		 Z方向
（U/D波）
Gal
798.4 340.2 333.6
入力加振波 試験体ラック 搭載荷重 振動台面上の最大応答加速度
東北沖地震波
（300gal入力）		 BNR/KDR70-22-10USP
（42U）		 1003㎏ X方向
（E/W波）
Gal		 Y方向
（N/S波）
Gal		 Z方向
（U/D波）
Gal
229.4 302 62.6
試験体頭頂部の最大応答加速度
X方向
（E/W波）
Gal		 Y方向
（N/S波）
Gal		 Z方向
（U/D波）
Gal
305.5 370.4 76.4
  • 加振後の試験体状況 異常なし

ページトップへ▲

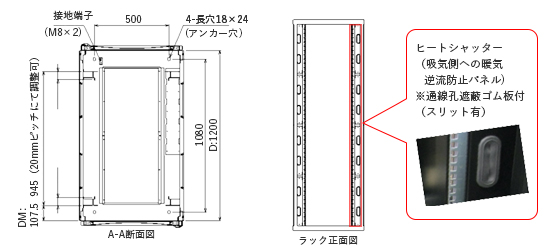

マウントフレームピッチ調整機構

EIAマウントフレームはユニット毎に数字とメモリが刻印されており、機器実装に大変効率的です。ユニット数の数字刻印は横向きに施されているために、後で昇順・降順の変更が可能です。また、20㎜ピッチでのマウントフレームの前後間のピッチ調整が可能で取り付け機材のマウント条件に幅広く対応可能です。
EIAマウントフレーム横にはヒートシャッター（熱遮断パネル）を取り付け可能でこちらのパネルもEIAマウントフレームと追従して取り付け位置を変更できます。

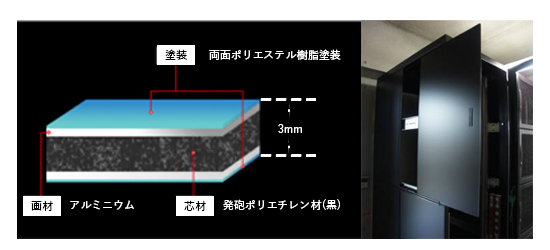

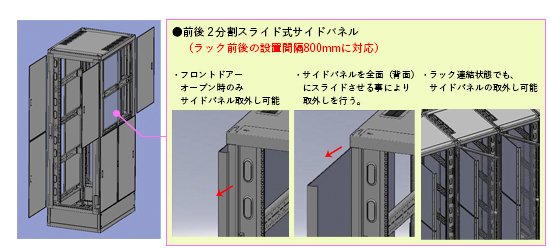

サイドパネルの性能と機構

連結状態においても前面・後面よりスライド式にて側板の着脱が可能です。
扉を開放し、内側よりロックを解除する事により着脱を行いますので、セキュリティも万全です。

  • スライド側板材質に積層樹脂複合材使用
  • 熱伝導率の低い樹脂の使用によりラック連結時の隣接ラックへの熱伝導を抑制
  • 従来品(Fe)：約83W/m･K
  • 樹脂材(PE)：約0.4W/m･K

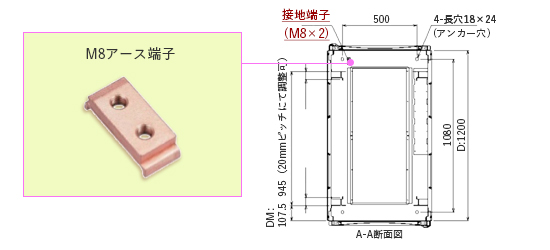

接地(アース）装備

ラックには接地ケーブル接続用の端子を設けております。

鍵(平面ハンドル）のバリエーション

標準

  • 錠前は操作性に優れた防塵シャッター付 新型リバーシブルキーTAK60を標準装備
  • 耐久性に優れたガラス繊維強化樹脂を使用
  • 取付時、ワンタッチで仮止めができ作業性が向上しました。
  • 樹脂製のため288gと軽量です。
  • 左右兼用型
  • マスターシステム、指定同番、鍵違い、キ－No.0200も対応可能です。
標準

ダイヤルロックタイプ（オプション）

  • 符号（ダイヤル）の暗証番号を合わせるだけで解錠でき、子鍵を管理する必要はありません。
  • ハイセキュリティ錠前TAKシリーズを内蔵しておりキーでも解錠できます。個別対応と総合管理者とのマスターシステムに有効。
  • 符号は0～9の4桁で、10,000通りの組み合わせが可能です。暗証番号の変更はレバー操作一つで簡単に行えます。
  • 取付時、ワンタッチで仮止めができ作業性が向上しました。
  • 耐久性に優れたガラス繊維強化樹脂を使用
  • 樹脂製のため軽量です。
  • 左右兼用型
ダイヤルロックタイプ（オプション）

電子錠タイプ（オプション）

  • ソレノイド（往復運動機能）を内蔵、電気的に解錠することができます。
  • 非常時は鍵にて解錠します。
  • ハンドル押しボタンを押すことにより信号を出力。
  • ハンドル押しボタンよりLEDの状態が確認できます。
  • 施解錠信号を出力することが可能です。
  • 鍵はセキュリティに合せてTAKシリーズを組込むことができます。
  • 軽量で耐久性に優れたガラス繊維強化樹脂を使用。
電子錠タイプ（オプション）

ページトップへ▲

BNRX仕様詳細

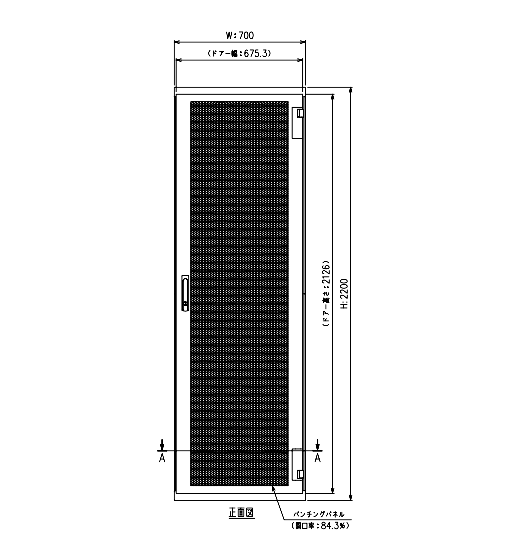

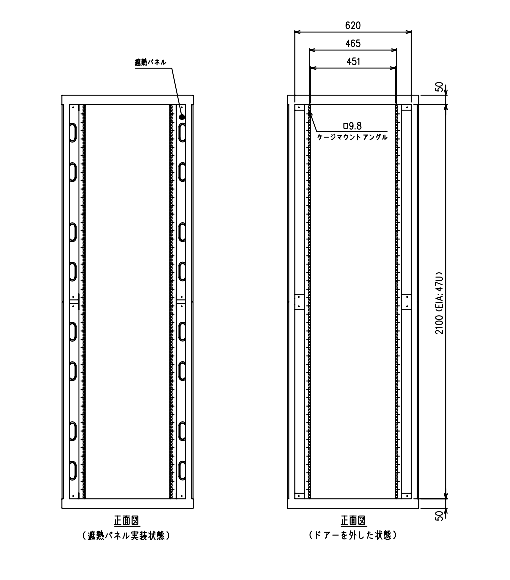

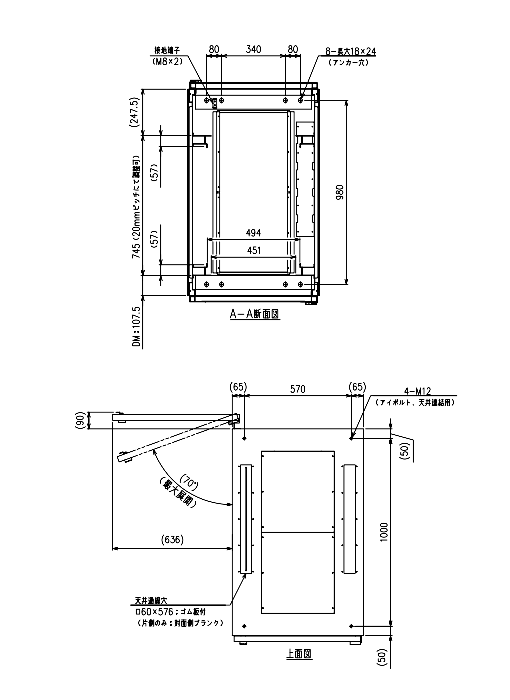

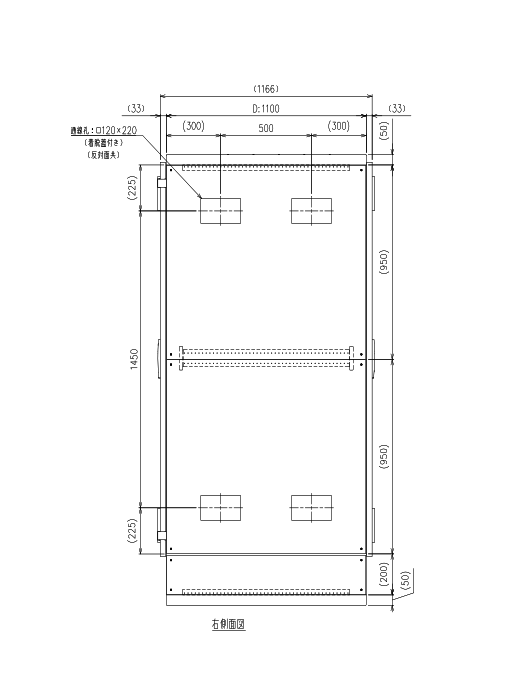

外観図(BNRX 70-22-11)

サイズバリエーション

品番 外形寸法 有効パネル数
H W D
BNRX70-20-10 2000 700 1000 45U
BNRX70-20-11 1100
BNRX70-20-12 1200
BNRX70-22-10 2200 1000 47U
BNRX70-22-11 1100
BNRX70-22-12 1200
BNRXS70-20-10 2000 1000 45U
BNRXS70-20-11 1100
BNRXS70-20-12 1200
BNRXS70-22-10 2200 1000 47U
BNRXS70-22-11 1100
BNRXS70-22-12 1200

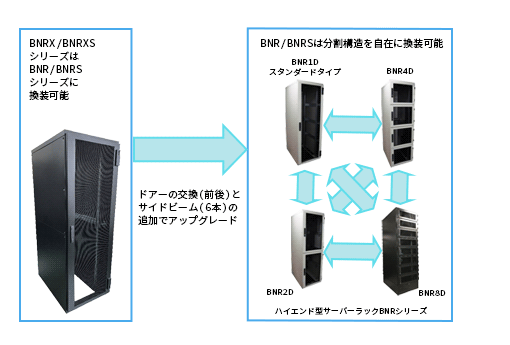

BNRX/BNRXSシリーズは、BNR/BNRSシリーズに換装可能です。
