オープンダクト
トレー型合成樹脂製ダクト データセンター配線シリーズ
データセンター内の光ファイバーケーブル、パッチコードなど重要配線の整線保護や階層分けに最適です。国内生産によりスピーディーな納品が可能です。樹脂製で加工に優れます。
加工性に優れ、豊富なパーツ設定によりあらゆる配線ルートにも
柔軟に対応可能な樹脂製ダクト「オープンダクトシリーズ」
特願2018-212074
1.オーバートップダクト仕様（可動式ダクトキャリア）
- 「引落しガイド＋フレキジョイント」の組み合わせで、整線保護を維持したまま、シームレスにラック内入線が可能です。
可動式ダクトキャリア
ラックの前後方向に対して可動させることが出来るダクトキャリアはダクト位置やラック内の入線位置に合わせて位置調整が可能です。
ラック天井部を使った「オーバートップダクト」はケーブルラダーが設置されていないラック室やラック上部での配線の階層分けなどに最適です。
2.アンダーフロアダクト仕様（チャンネルベース）
チャンネルベース用ダクトキャリア
ラック架台の脚部にクランプして取付するため既設架台に対しても追加工無しで容易に導入が可能です。
オープンダクトとチャンネルベースの組み合わせは大掛かりな現場施工を不要とし、簡易的に床下内での整線保護や階層分け等が可能となります。
3.アンダーフロアダクト仕様（アンダーフロアーケーブルマネージャー）
オープンダクトとアンダーフロアーケーブルマネージャーを組み合わせることで、床下内での重要配線の整線保護を可能とし、各種配線の階層分けが更に細分化できます。
特に映像線・音声・電源・ファイバー・ＬＡＮなど配線量が多い放送局様など最適な仕様となります。
オープンダクトとチャンネルベースの組み合わせは大掛かりな現場施工を不要とし、簡易的に床下内での整線保護や階層分け等が可能となります。
4.アンダーフロアーケーブルマネージャー
フリーアクセスフロアに敷設し、電源ケーブルや情報通信ケーブル等様々なケーブルの階層分けが可能です。
モジュール式の為、少～大規模の構築から納入後の増築、分解も可能な為、設置後の拡張性に大変優れています。
オープンダクト 各部詳細
1.オープンダクト
材質：燃焼PVC
| サイズ(W×H) | 150㎜×96㎜ | 300㎜×96㎜ | 300㎜×146㎜ | ||||
|---|---|---|---|---|---|---|---|
| 断面積 | 12,950㎟ | 265,000㎟ | 4110㎟ | ||||
| 収容率 | 40% | 60% | 40% | 60% | 40% | 60% | |
| 光ファイバーケーブル | |||||||
| Φ2.0㎜ | 1649本 | 2473本 | 3374本 | 5061本 | 5234本 | 7852本 | |
| Φ3.0㎜ | 732本 | 1099本 | 1500本 | 2249本 | 2326本 | 3489本 | |
| UTPケーブル | |||||||
| Cat6 (Φ6.2㎜) | 171本 | 257本 | 351本 | 527本 | 545本 | 817本 | |
| Cat6A (Φ7.4㎜) | 120本 | 180本 | 246本 | 370本 | 382本 | 574本 | |
- ※収容本数は図面上での概算の数値となります。
- ※施行状況により収容本数は上下致しますので、目安としてご使用ください。
2.ジョイント
材質：燃焼ABS(UL94-V0相当)
- マガリ類とダクトやダクト同士の接続に使用します。
- 内側のガイドにより差し込み易い構造です。
- ダクトに差し込み、付属のねじ(M5×19)により固定します。
- ねじは300×150型は8本、他は4本付属しています。
3.マガリ類
材質：PVC、燃焼ABS(UL94-V0相当)
- 平面での分岐や曲がりの接続に使用します。
- ケーブルの曲げ半径をR50確保できます。
- ジョイントを使用し、ダクトと接続します。
- ねじは300×150型は8本、他は4本付属しています。
4.固定具
材質：燃焼ABS(UL94-V0相当)
- ダクトチャンネルに指示するために使用します。
また、ダクト側面の開きを抑制します。 - ダクト上溝にはめ込み、ボルトナットでチャンネルと固定します。
- 直線での支持間隔は1.5〜2mが推奨で、
ボルトナット固定用のスリット(幅6.5㎜)があります。
5.引落としガイド
材質：燃焼ABS(UL94-V0相当)
- ダクトからケーブルを任意のサーバーに引落とすために使用します。
- ダクト上溝にはめ込むだけの簡単施行で自由な箇所へ配置可能です。
- ケーブルの曲げ半径をR50確保できます。
- 結束帯取付け部が2箇所あります。
- フレキジョイントの取付けが可能な構造です。
- ねじにより、しっかりと固定することができるスリット
(幅4㎜)が2箇所あります。
6.フレキジョイント
材質：燃焼ABS(UL94-V0相当)
- 引落としガイドに取付け、サーバーへの引落とし部の
ケーブル保護に使用します。 - 引落としガイドのレール部にジャバラ部を差し込み、
カップリングをはめ合わせます。 - ジャバラ部は底辺の切断溝をナイフ等で切り、入線することができます。
7.エンド差込型
材質：燃焼ABS(UL94-V0相当)
- ダクト端末の閉塞に使用します。
- 差し込むだけで簡単に取付けできます。
- 必要に応じて、両面テープ、接着剤等で固定してください。
8.開き防止具
材質：燃焼ABS(UL94-V0相当)
- ダクト開きを抑制するために使用します。
- ダクトの支持間隔が広い(1,800㎜以上)場合や、
引落しガイドを複数使用する場合に取付けます。
9.異径コネクタ
材質：燃焼ABS(UL94-V0相当)
- ダクトの150×100型と300×100型を接続するために使用します。
- ジョイントを使用しダクトと接続します。
10.トランペット
材質：燃焼ABS(UL94-V0相当)
- 他の配線ルートへのケーブルの引込み、または引出しに使用します。
- 上下左右あらゆる方向からの配線に対して、
ケーブルの曲げ半径をR50確保できます。 - ダクトに差込み、付属のねじ(M5×19)で固定します。

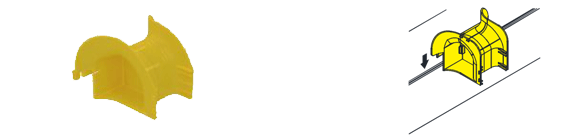

11.T字割り込み
材質：燃焼ABS(燃焼性UL94-V0相当)
- 施行後に配線ルートを追加するために使用します。
- ダクトの上溝にはめ込みます。他端に追加のダクトを差込み、
付属のねじ(M5×19)で固定します。 - 引落ガイドを組み合わせるとケーブルの曲げ半径をR50確保できます。
