SRV57シリーズ

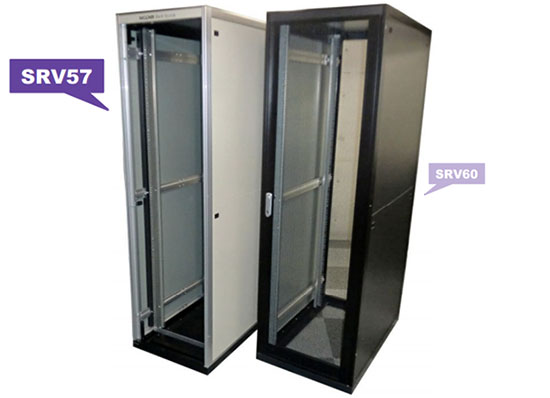

SRVシリーズに、ワイド570・600を新たに追加!!高品位で高性能なスリムサーバーラック
- 360°ビューがご覧頂けます。
SRV57シリーズ
外観仕様図
| 型番 | 外形寸法 | ||
|---|---|---|---|
| H | D | ||
| SRV57-20-09-□ | 2000 | 900 | |
| SRV57-20-１０-□ | 2000 | 1000 | |
| SRV57-2１-09-□ | 2100 | 900 | |
| SRV57-21-10-□ | 2100 | 1000 | |
- 型番末尾の□は色指定記号です。Bはブラックタイプ、Wはホワイトタイプを表します。
構成内容
| 符番 | 部品名称 | 数量 | 指定 |
|---|---|---|---|
| 1 | ベースASSY ※1 | 1 | Crフリー鋼板 t2.3、3.2 |
| 2 | 天井枠ASSY ※1 | 1 | Crフリー鋼板 t2.3、3.2 |
| 3 | メインフレーム前用 ※2 | 各1 | アルミ型材A6063S |
| 4 | メインフレーム後用 ※2 | 各1 | アルミ型材A6063S |
| 5 | エンドカバー ※3 | 各2 | ABS樹脂 |
| 6 | ヨコハリ ※2 | 6 | アルミ型材A6063S |
| 7 | 下化粧サッシ ※2 | 2 | アルミ型材A6063S |
| 8 | 天井枠カバーサッシW ※2 | 2 | アルミ型材A6063S |
| 9 | 天井枠カバーサッシD ※2 | 2 | アルミ型材A6063S |
| 10 | ネームプレート | 2 | エリオ鋼板 t1.2 |
| 11 | フロントカバー ※2 | 2 | アルミ型材A6063S |
| 12 | CMアングル前用 | 各1 | 鋼板 t2.3 三価クロメートメッキ |
| 13 | CMアングル後用 | 各1 | 鋼板ZAM t2.3 |
| 14 | ルーバーパネル ※2 | 1 | アルミ型材A6063S |
| 15 | コネクターパネル ※2 | 1 | アルミ型材A6063S |
| 16 | 天井板 | 1 | エリオ鋼板 t1.2 |
| 17 | 化粧ボルト | 4 | C3604 ニッケルメッキ |
| 18 | 側面板 | 4 | エリオ鋼板 t1.2 |
| 19 | 背面板 | ２ | エリオ鋼板 t1.2 |
| 20 | 接地端子 | １ | M8×2 |
- ※1印はマンセルN３.0半ツヤ塗装仕上げ
- ※2印のアルミ型材仕上げ Bは黒色アルマイト、Wは原色アルマイト仕上げ
- ※3印の色 Bはブラック色、Wはアルミ色
- エリオ鋼板色 Bはブラックレザー色、Wはホワイトアイボリー色
ボトムプレート
前後3分割式のボトムプレートです。リア側のみ膜付のケーブルを4カ所装備し、空気の漏れをケアしながら通線可能です。
ハニカム
パンチングドア
※SRV57 オプション
アルミフレームと開口率84.3%ハニカムパンチングメタルの組み合わせによる高品位で最高の排熱性能を兼ね備えたドアです。
ヒートシャッター
スチールタイプ
ラック内に熱が循環しない様にパネルマウント面両サイドに装着し熱循環を遮断します。
